各位采購專家和工程師們，今天我們分享一下如何通過Debug治具查看產品的泄漏點。

       大體來說，查看產品泄漏點的方式，有三種。第一種是采用入水看氣泡法如圖1-1，適合產品有孔的。試驗時，直接從孔里充氣，然后放入水中查看氣泡。

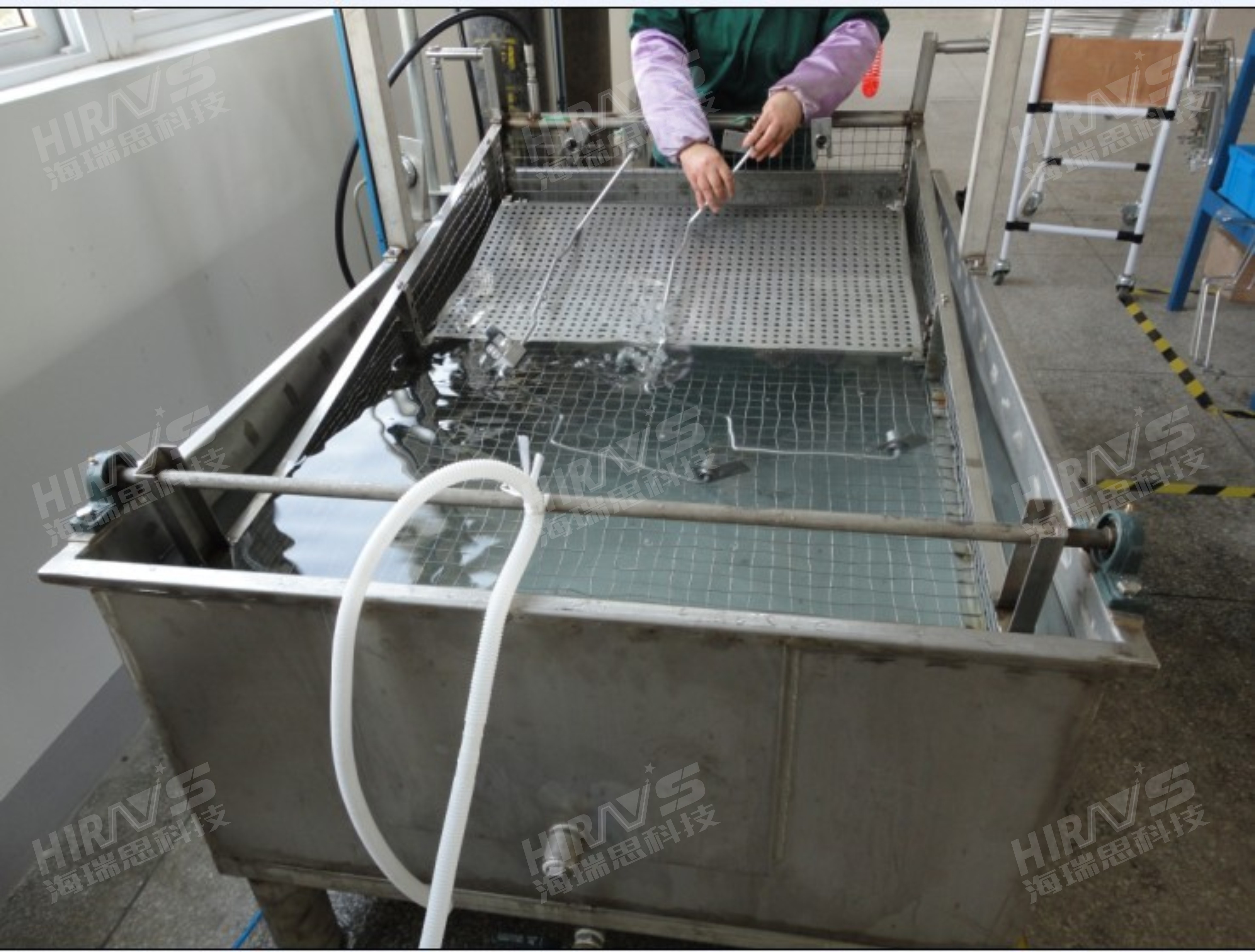

圖1-1 入水看氣泡法-產品有孔直接充氣，沉入水中看氣泡

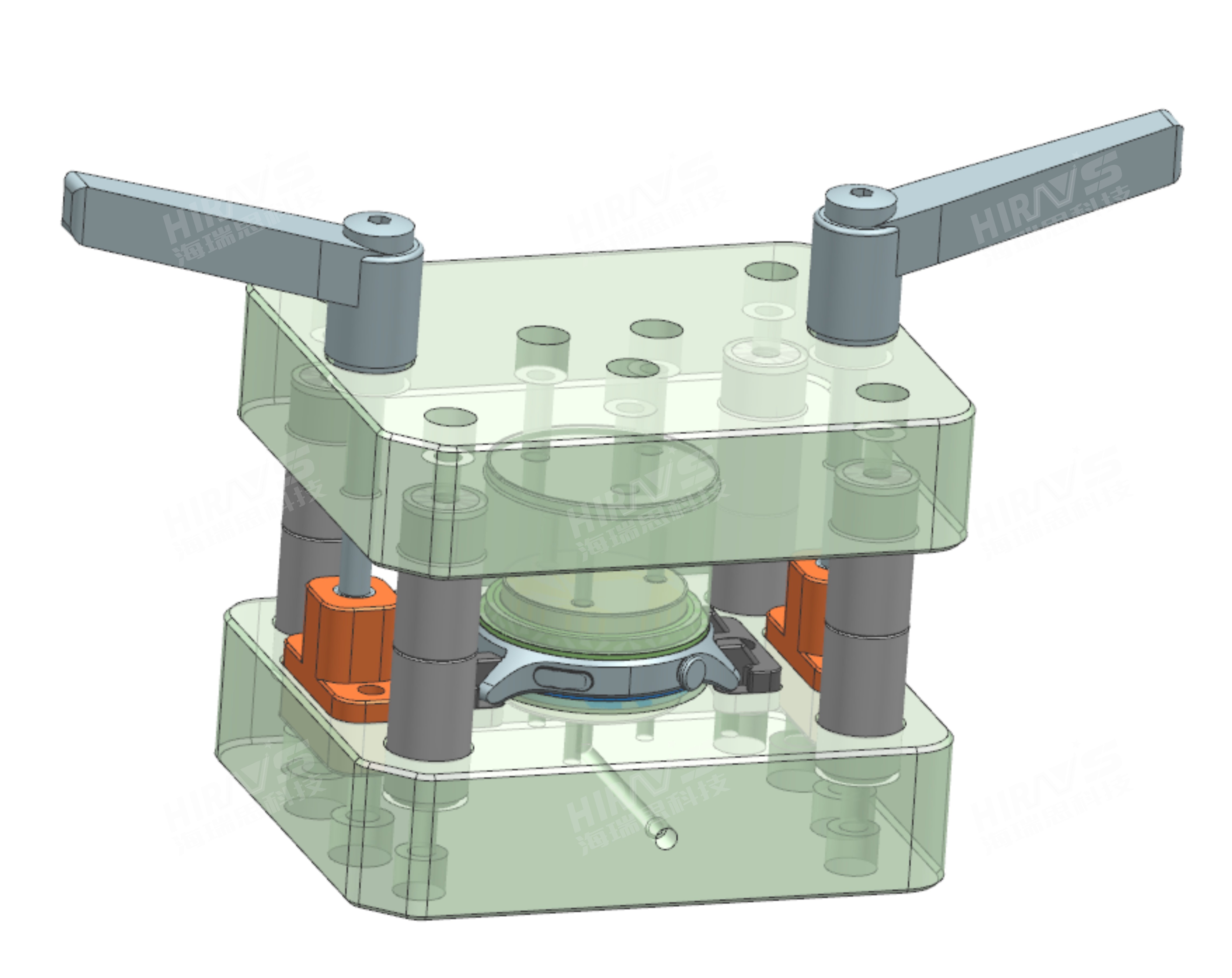

圖1-2 手表中框漏點查看治具

第二種是產品沒有孔（手表成品、手機成品、攝像頭成品、門鈴成品、控制器成品等），則要使用漏點檢測機進行試驗，漏點檢測機如圖1-3所示。

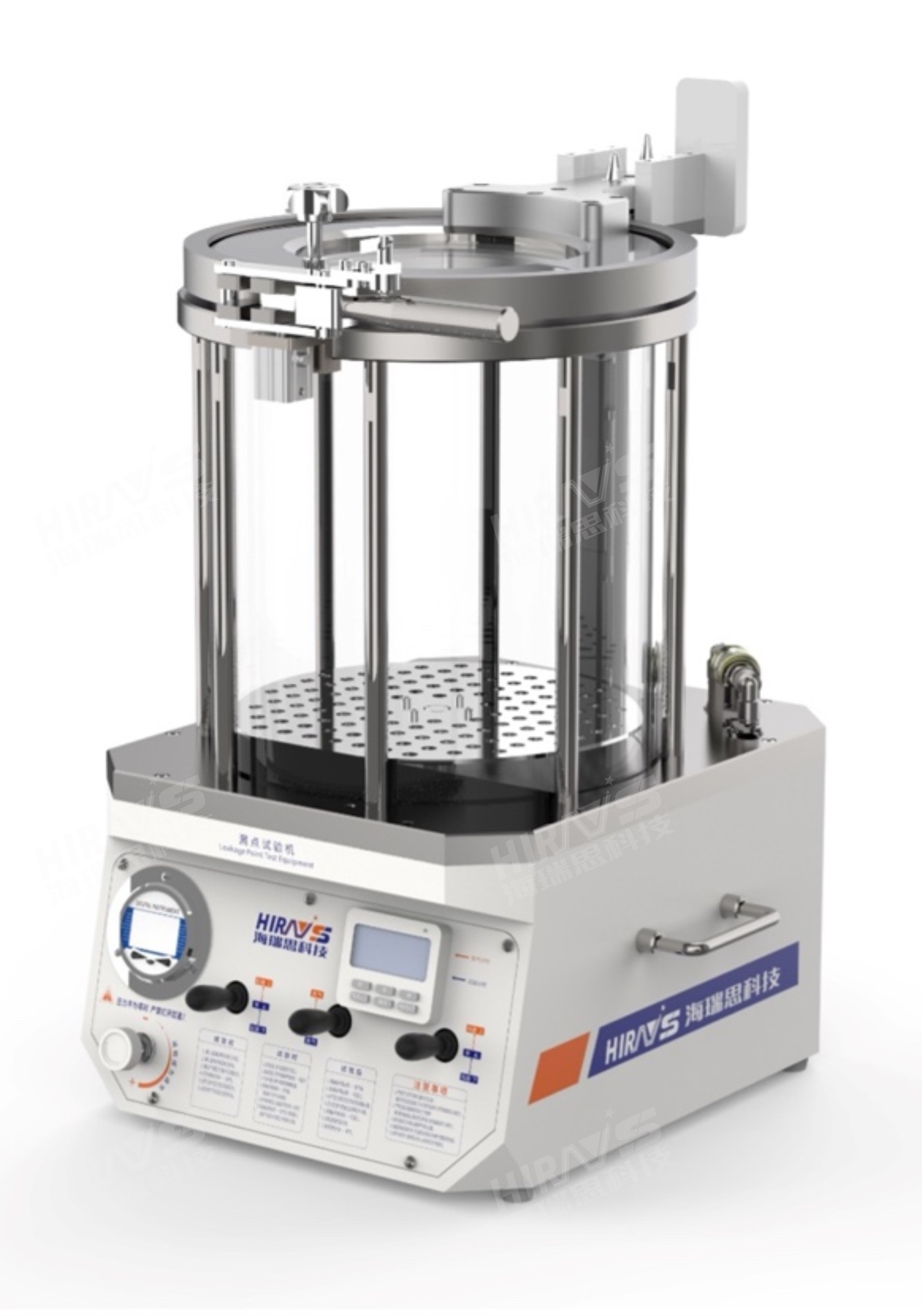

圖1-3 產品無孔，采用漏點檢測機觀測

第三種是密封氣壓衰減法，此方法是將產品可能漏的地方，用密封件進行封堵。然后將待測部位的密封件，逐步打開，如果氣壓衰減了，則證明此處有泄漏。

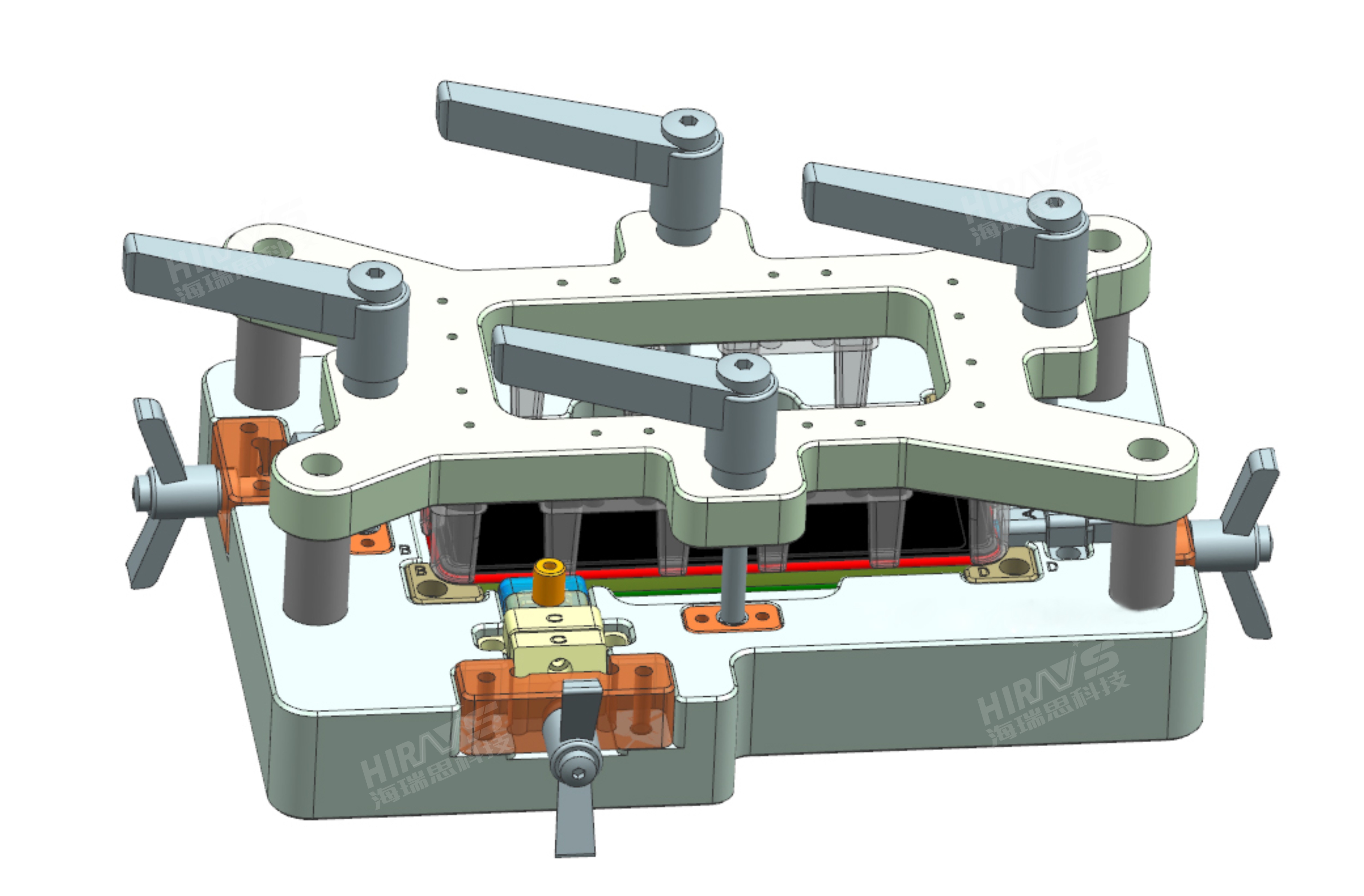

圖1-4密封氣壓衰減法-手機Debug治具上下模

圖1-5密封氣壓衰減法-手機Debug治具下模

他們各有優缺點，見下表

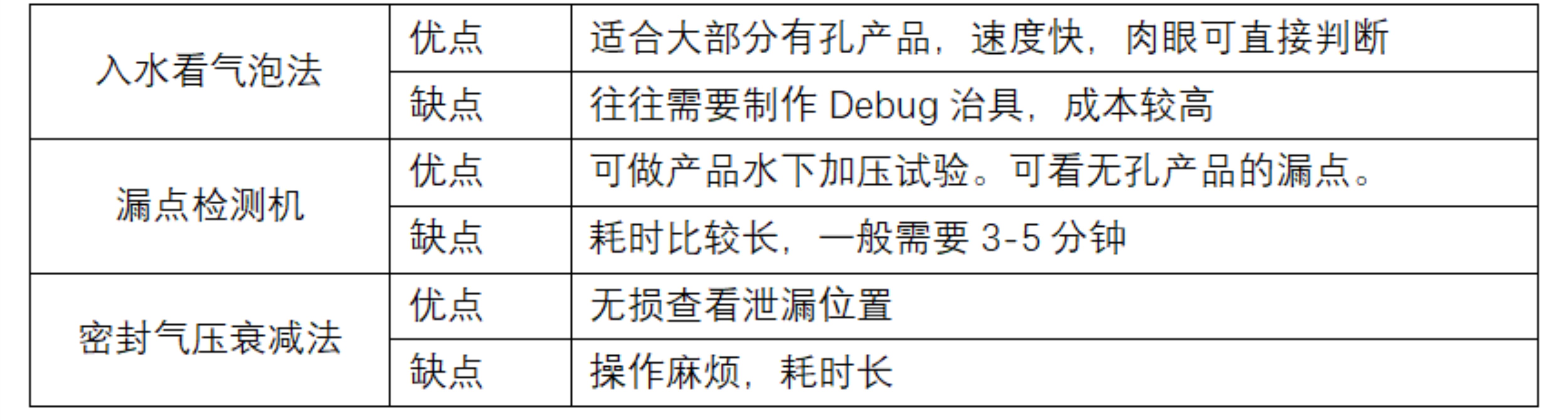

表1-1 三種方法做對比

        一款產品如果在設計時，如果有IP67或者IP68防水等級要求的，往往要進行氣密防水檢測，正規步驟是。①設計時考慮周全產品的測試和組裝，使得產品易于組裝，盡可能將反人類設計去除掉。②在量產前務必要進行小批量試產，一般要進行三次，當試產時設備和物料拉通后，最后再引入量產設備。③批量生產，在大批量生產中，逐步調整完善測試標準，以便后期復制設備和標準。

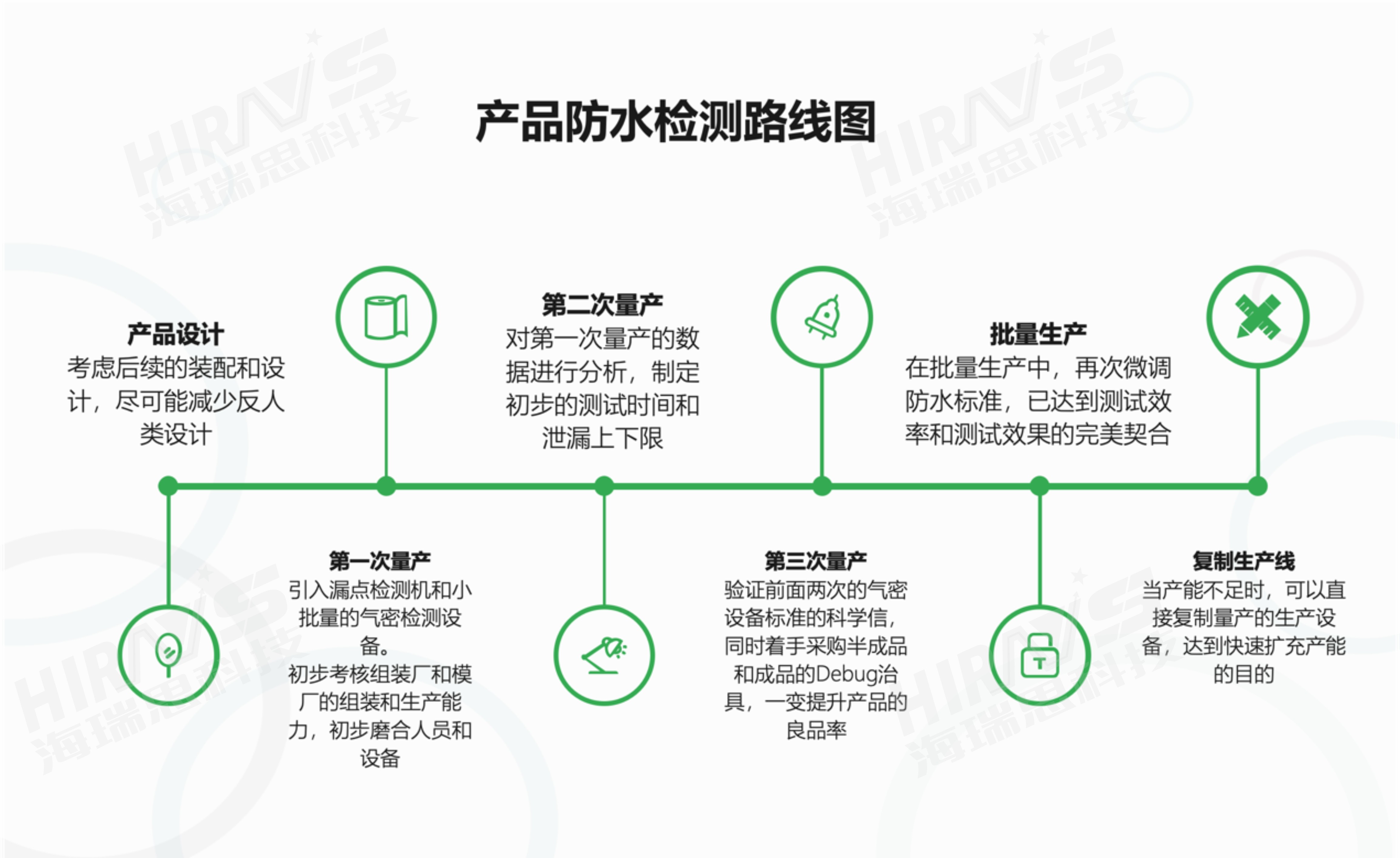

圖1-6 產品防水檢測路線圖

在做氣密檢測時，依據組裝后的狀態不同，有兩種檢測方式，一種是半成品，一種是成品。

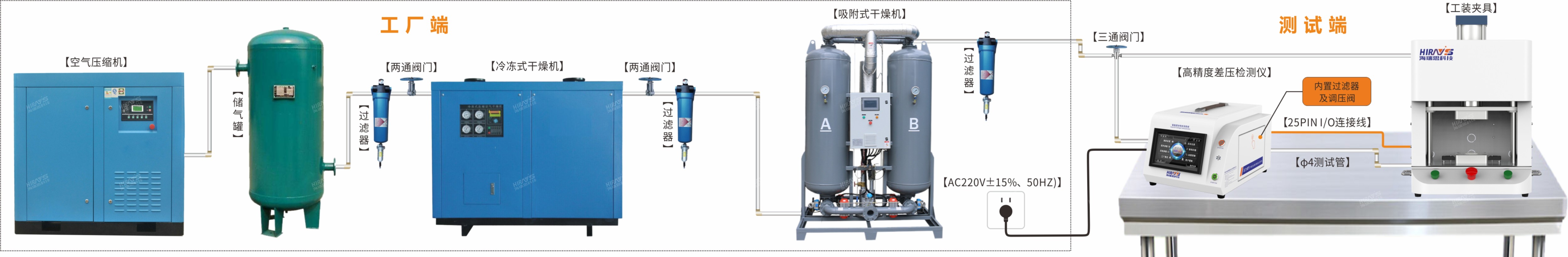

圖2-1 防水檢測系統的組成

兩種狀態，都可以用海瑞思科技HC 高精度的差壓檢測儀+工裝+模具進行檢測。檢測完畢后，會進行試水試驗，結合儀器檢測數據和試水試驗結果，可以修正檢測儀的判定參數，以此來確立合格產品的界限。

電子產品一般采用IPX7、IPX8兩種防水檢測標準。測試壓力為10-30KPA。半成品測試流程分為，進氣、穩壓、測試、放氣四步。

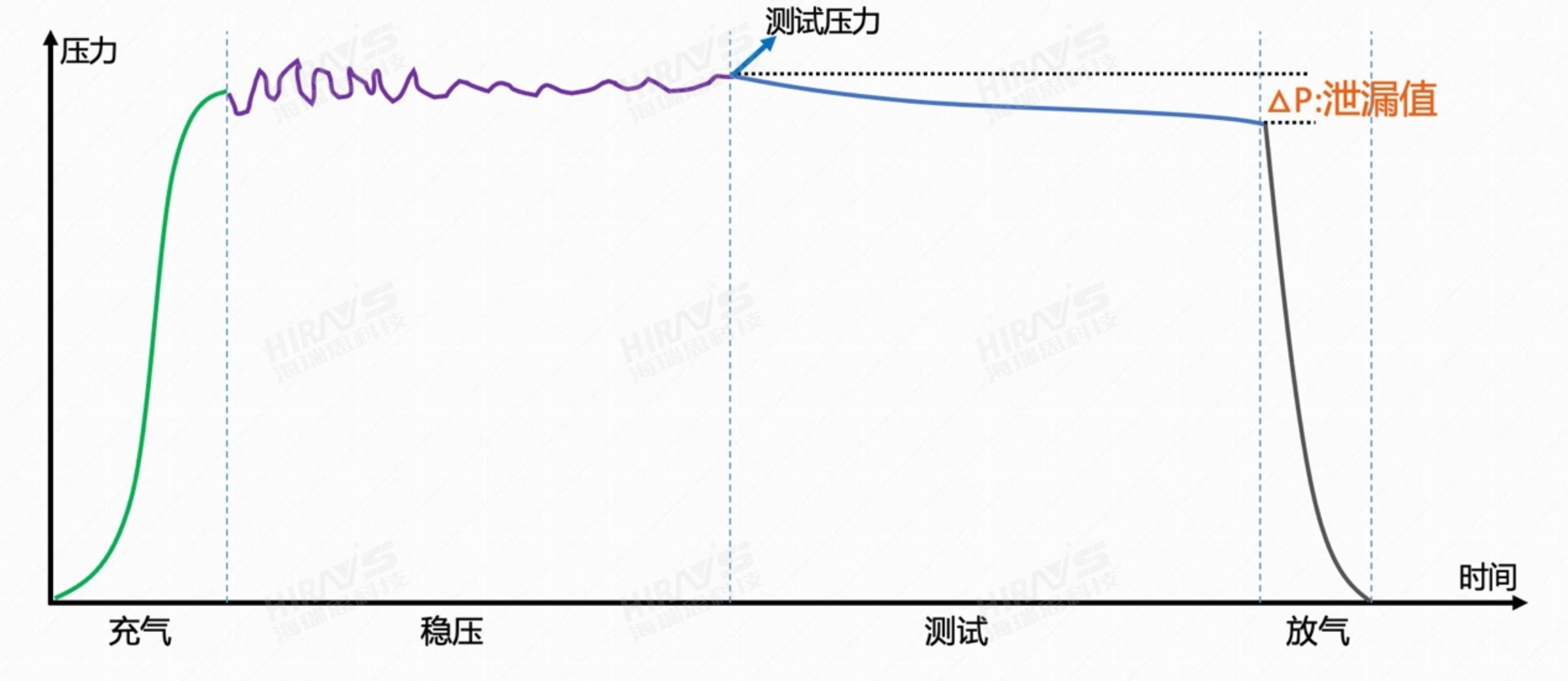

圖2-2 半成品檢測流程

成品測試流程分為預充氣、分壓、進氣、穩壓、測試、放氣六步。

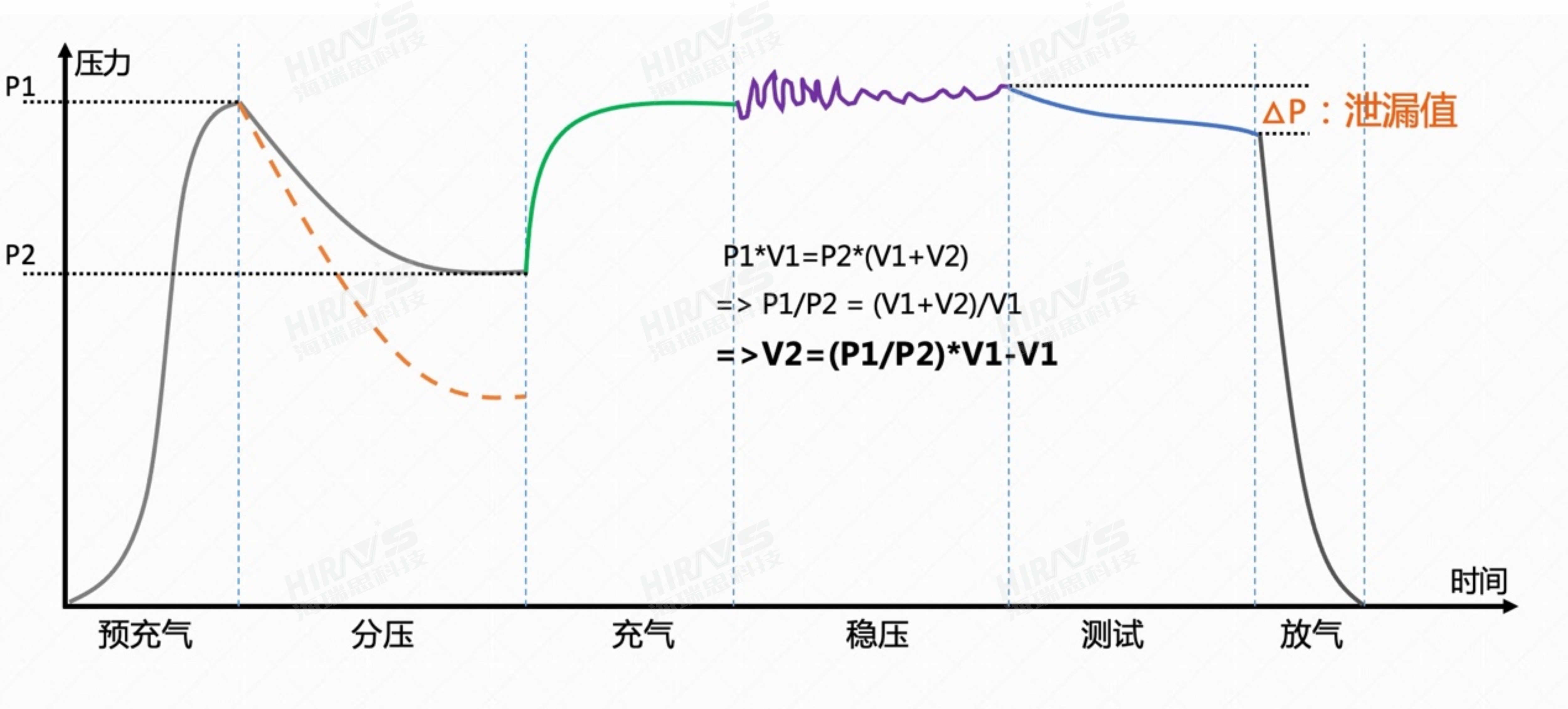

圖2-3 成品檢測流程

以上就是今天的分享，感謝您的閱讀。

       海瑞思科技------您的定制化檢測設備合作伙伴。
