01電池泄漏的風險

目前車廠規定電池的使用壽命一般為8年左右，使用過程中如果電池電解液發生泄漏會影響電池壽命，導致車輛的續航里程降低；如果泄漏嚴重，在行駛過程中由于高溫、摩擦或者涉水短路等因素可能引發汽車起火，造成嚴重的安全事故。

02電池泄漏的檢測方式

檢測電池是否存在泄漏，目前有以下?種?法：

1.壓力衰減法：傳統檢測方法，最高只能達到1×10?4Pa·m3/s的分辨率，精度不夠；

2.VOC（可揮發性有機物）檢測法：通過檢測電池漏液判斷電池是否泄漏，精度低容易誤判；

3.氫氮混合氣體濃度檢測法：通過測量氫氮混合氣體中氫氣的濃度，轉化成泄漏速率，判斷是否有泄漏；

4.氦質譜法：通過加氦氣檢測電池是否泄漏，檢測精度高，但是成本高，也存在缺陷；

5.RGA（Residual Gas Analysis/殘余氣體分析）法：目前最可靠的檢測方法，檢測精度高，成本相對較低。

壓力衰減法的缺陷：1.大漏測不準。電池注入電解液后，內部空間非常小，只有零點幾毫升，采用直壓間接或差壓成品測試，對于大漏的產品無法識別；2.分辨率太低。壓力衰減法至高只能分辨1×10?4Pa·m3/s泄漏速率， 遠遠達不到電池的檢測精度要求。

VOC檢測法的缺陷：

1.易被干擾。容易被其他揮發性有機化合物（VOC）的氣體干擾，從而導致錯誤的判斷；2.易誤判。電池VOC漏液后，會粘附在治具或管路中，清潔非常困難，會造成誤判；3.需定期校準。當懷疑讀數不準時，需要用標準氣體做校準，標準氣體是一種耗品；4.環境要求嚴格。設備對使用環境要求高，不能受其他VOC氣體干擾。

氫氮混合氣體濃度檢測法的缺陷：

1.易被干擾。容易被環境中的氫氣干擾，從而導致錯誤的判斷；

2.最小分辨率太低。最多僅能分辨5×10?8Pa·m3/s的泄漏速率；

3.NG后啟動時間長。如果產品大漏，氫氮混合氣體漏出，會造成本底濃度過高，需要等待溢出氣體散去才能進行下一次測試；

4.長期使用成本高昂。壓縮氫氣40L約1000元，只要檢測，就需長期采購。

氦質譜檢測法的缺陷：

①要提前加氦，氦氣和氦質譜儀使用成本非常高；②氦氣的存放環境有要求；③需要投入氦氣回收系統，成本高；④氦氣很輕，在電池內部氦氣會飄到殼體上方，殼體下方的縫隙沒有氦氣，下部如有泄漏將有可能檢測不出來。

03原理概述

海瑞思質譜檢漏系統

海瑞思質譜檢漏系統是一種基于電池泄漏RGA原理的檢測設備。RGA為殘余氣體分析儀，通過質譜分析的方法可以定量和定性分析出真空腔中殘余氣體的濃度和成分。

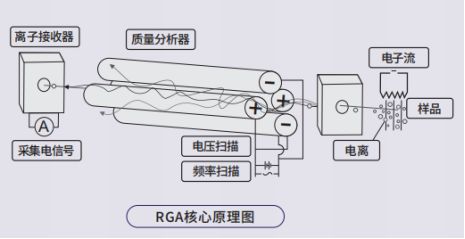

RGA通過離子源使樣品氣體分子在高真空條件下離子化，分子電離后因接受了過多的能量進一步碎裂成較小質量的多種碎片離子和中性粒子，它們?cè)诩铀匐妶?chǎng)作用下獲取具有相同能量的平均動能而進入質量分析器，質量分析器將同時進入其中的不同質量的離子。按質荷比m/e大小進行分離，分離后的離子依次進入離子檢測器，采集放大離子信號，經計算機處理，分析出樣品氣體中的有機物成分。

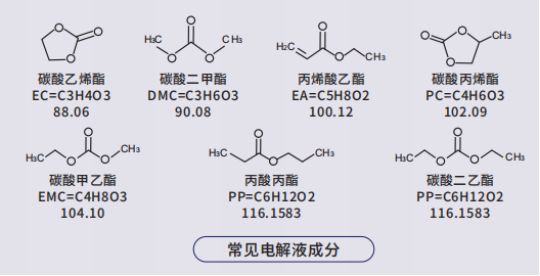

根據電解液的類型提前獲知或者測定出其特征質量數，即可精準判定樣品氣體中電解液殘留量，不受外界環境影響，從而判斷電池是否漏液！可實現微米級別的微小漏孔!

RGA通過對樣品氣體分子電離后，離子束經過質量分離器時，僅僅將有用的目標離子送入到檢測器中。

一方面大大提高了抗干擾性能，另一方面只要電離后的質量數在1到100之間，RGA都可以通過掃描質量數來實現泄漏檢測。無論還是氦氣、氫氣、各種電解液或其他物質，都可以通過RGA實現檢測。

電池泄漏RGA法的優點：

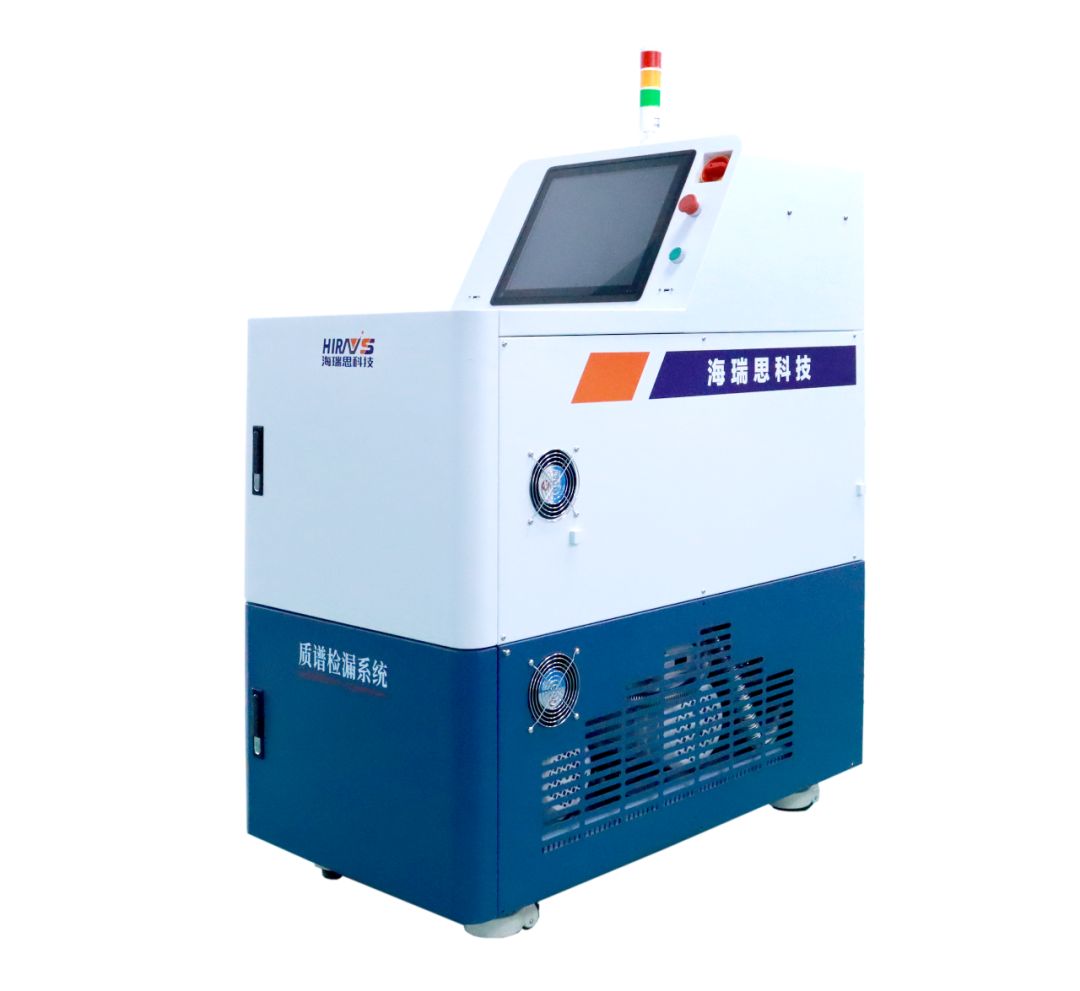

04海瑞思質譜檢漏系統

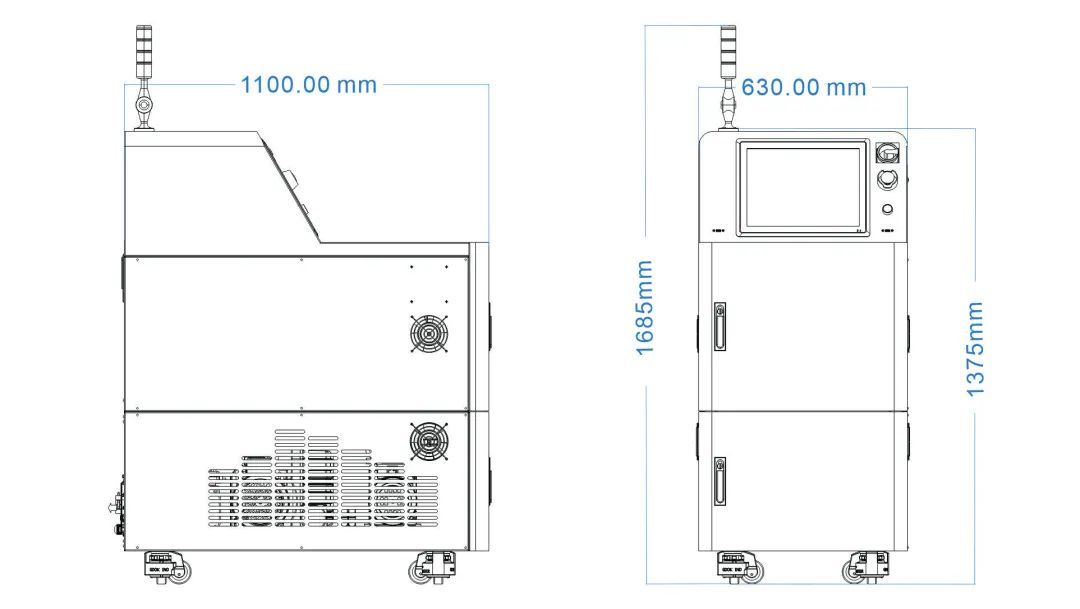

外觀尺寸：

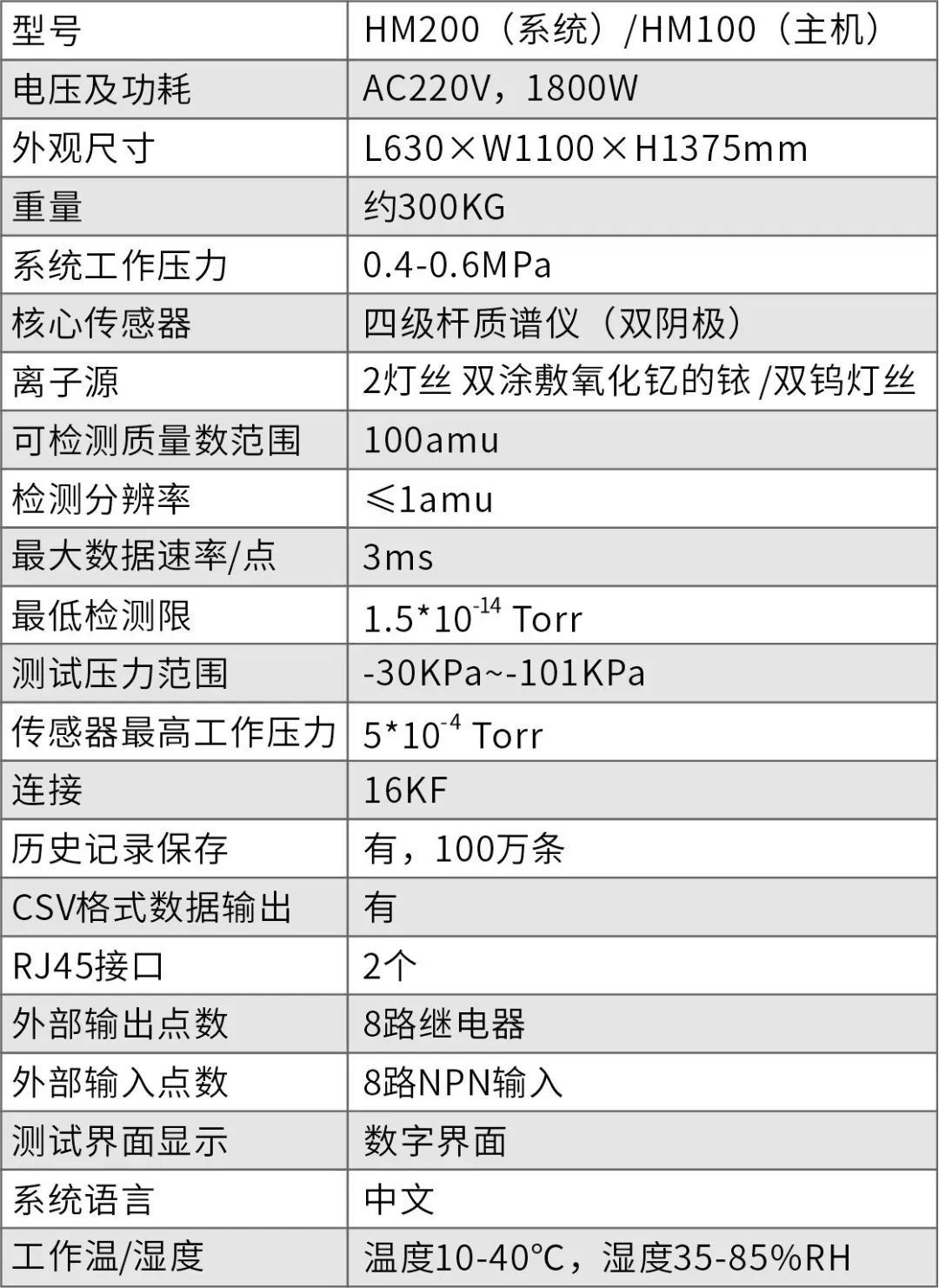

主要參數：
